ジェスチャー認識カメラ
KBCR-iC01VG SP-GD1

特長

  • ジェスチャー入力用カメラインタフェース
  • PC不要の入力デバイス
  • キーボードレスでマシン操作を実現
  • 各種キーボードショートカットに対応

    ※本製品は販売を終了致しました。

KBCR-iC01VG SP-GD1

機能概要

  • カメラ単体で画像からジェスチャー認識が可能
  • 手の検出情報を元に指の本数が認識可能
  • 手の先端座標(指先)を認識可能
  • 手の重心座標(手のひらの中心位置)を認識可能

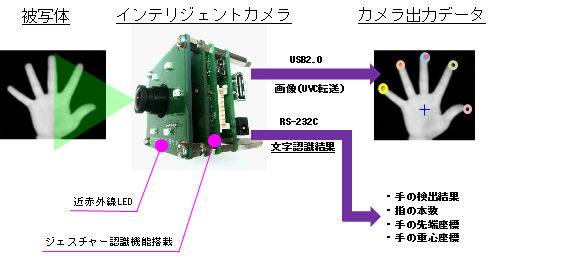

機能構成

gesture recognition camera_function configuration.png

仕様

撮像素子 1/4インチ CMOSカラーセンサ ローリングシャッター
総画素数 640 × 480 pixels
撮像エリア 3.84 × 2.88 mm
フレームレート 30 fps
出力信号形式 YUV 4.2.2 (ITU-656)
インターフェース

USB 2.0(画像出力用)、RS-232C(認識結果出力用)

画像調整機能 露光、ゲイン、ホワイトバランス自動調整
電源電圧 DC 5.0 V ±5%
消費電流 280 mA(最大)
消費電力 1.50 W(最大)
保存温度 -10〜+60℃

ジェスチャー認識仕様

項目

条件/設定

説明

備考

ジェスチャー認識

認識画像解像度 320 × 240 pixels (QVGA) CMOSカラーセンサ
フレームレート

約25 fps

認識結果画像を非表示の場合

最大距離

30 cm

カメラ⇔手の認識可能な距離

最大認識エリア 30 cm2 距離30 cmの場合
照度範囲 50~10,000 lux

推奨:500~1,000 lux

対象被写体 手(指)

検出可能な手角度:±30°以内

認識レベル 認識率と誤認識率のバランスを調整

設置環境やレンズ画角に応じた調整

表示モード カメラ画像/二値画像/ヒストグラム

認識結果のカメラ画像表示

表示フレーム 近赤外線LED ONのみ/OFFのみ/全表示 カメラ画像の出力フレーム指定

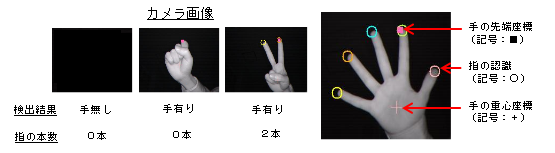

カメラ出力データ仕様 ※ジェスチャー認識した結果情報

項目

説明

備考

手の検出結果 手無し/手有り 手無しの場合指の本数は無効
指の本数 範囲:0~5

単位:本

手の先端座標X、Y 指の画面最上位置 ※座標の原点は左上
詳細は下図参照
手の重心座標X、Y 手の重心点 ※座標の原点は左上


gesture recognition camera_output data_.png
