印字検査システム
KBCR-iC51VG SP-CR2/P
KBCR-iC01MG SP-CR2/P
KBCR-iC01TG SP-CR2/P

特長

  • PCレス カメラ単体で印字検査
  • 文字・バーコード・二次元コードの読み取り検査
  • 外部より撮影トリガーに対応(カスタム)
  • 画像処理用CPU/PoE/LED照明内蔵


KBCR-iC51VG SP-CR2/P<br>KBCR-iC01MG SP-CR2/P<br>KBCR-iC01TG SP-CR2/P

機能概要

  • 文字・バーコード・二次元コードの読取検査 ※文字は英字・数字・特殊文字(日本語未対応)
  • 検査結果(OK/NG、読取文字列、検査画像)の保存・集計
  • グローバルシャッターによる動体歪みを解消(30万画素タイプのみ)
  • 画像処理による自動トリガに対応(カスタム対応可能)
  • LED照明内蔵(32段階の調光可能)
  • LANケーブル1本で給電、通信が可能(PoE給電)
  • お客様用途にあわせてレンズ選定可能

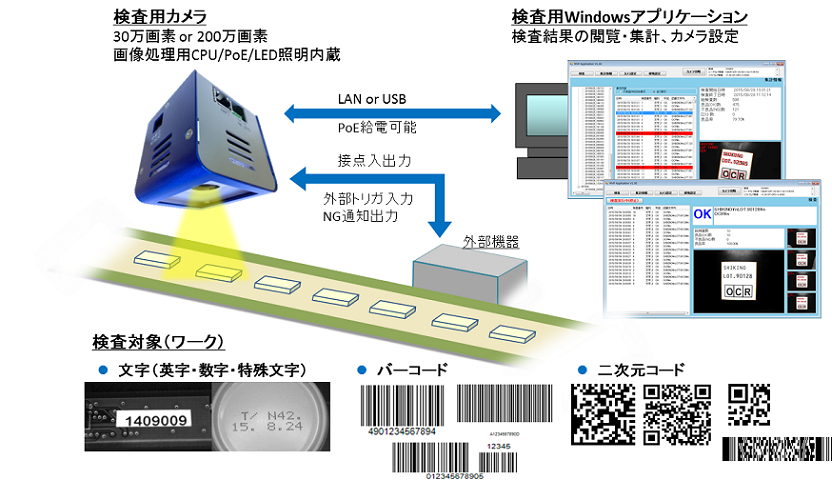

機能構成

KBCR-iC51VG_iC01TG SP-CR2_P_function_configuration.png

主なカメラ仕様

KBCR-iC51VG KBCR-iC01MG KBCR-iC01TG
撮像素子 1/3インチ CMOSモノクロセンサ 1/4インチ CMOSモノクロセンサ 1/2.8インチ CMOSモノクロセンサ
シャッター方式 グローバルシャッター ローリングシャッター ローリングシャッター
有効画素数 752 × 476 pixels 1280 × 960 pixels 1920 × 1080 pixels
フレームレート 30 fps 30 fps 30 fps
電源電圧 DC 5.0 V ±5% DC 5.0 V ±5% DC 5.0 V ±5%
消費電力

1.5W

2.0W

2.5W

外形寸法 50 mm × 50 mm 50 mm × 50 mm 50 mm × 50 mm

文字・バーコード・二次元コード認識仕様

文字の大きさ 20×20dot以上を推奨
文字数 最大200文字
フォント・コード
種別
下図を参照
トリガ機能 外部トリガ(GPIO、UART)
矩形検出(画像処理による自動トリガ)
その他カスタム対応可能
その他 検査数(OK、NG数)の管理
検査画像の保存・転送(USB/ LAN)

対応フォント

タイプ

対応文字

サンプル文字

ドキュメント文字 英数字、- = + < > . , # $ % & ( ) * document fonts.jpg
ドット文字

英数字、- / . , * :

dotted fonts.jpg

手書き文字

数字

handwritten fonts.jpg

工業用文字 英数字、- / + . , $ % * industrial fonts.jpg
MICR文字 0~9、A~D

MICR fonts.jpg

OCR-A文字 英数字、- ? ! / ¥ = + < > . # $ % & ( ) @ * OCR-A font.jpg
OCR-B文字 英数字、パスポート、- ? ! / ¥= + < > . # $ % & ( ) @ * OCR-B font.jpg
医薬用文字 英数字、- / . : ( ) medical fonts.jpg
SEMI文字 0~9、A~Z、- . SEMI fonts.jpg

バーコード

2/5 Industrial 2/5 Interleaved Codabar Code 39/ Code 93/ Code 128
2-5 industrial.jpg 2-5 interleaved.jpg codabar.jpg code 39 code 93 code128.jpg

EAN-8/13 (Add-On2/5)

UPC-A (Add-On2/5)

EAN-8 13 (Add-On 2 5).jpg UPC-A (Add-On2 5).jpg

二次元コード

DataMatrix QR Code Micro QR code PDF417 Aztec code
DataMatrix.jpg QR code.jpg Micro QR code.jpg PDF417.jpg Aztec code.jpg

カメラ出力データ仕様

項目

内容

備考

認識文字列

カメラ内部で認識した文字・バーコード・二次元コードの文字列

マルチライン文字も対応可能
文字比較結果 指定文字列との比較結果(OK/NG) 文字検査用途

外形寸法図(M12ボードレンズ用レンズマウント付)
