機能概要
- 120万画素カメラ

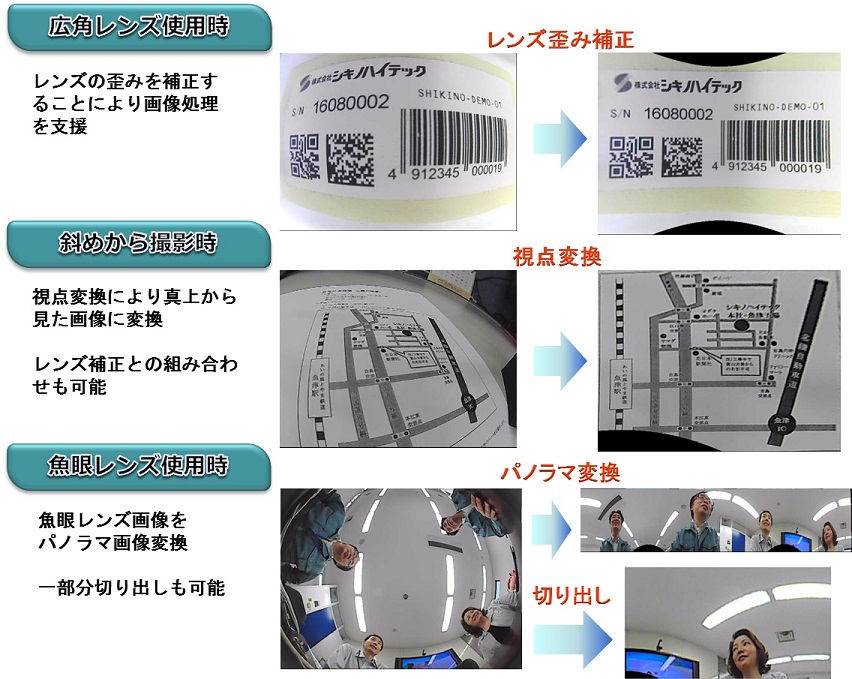

- 歪み補正機能搭載 （レンズ歪み補正、視点変換、パノラマ変換）
- USB画像出力（UVC対応、MJPEG 30fps/YUV 3fps）
- 各種カメラ設定（露光時間、JPEG画質設定、転送レート調整など）
- 白色LED照明機能付き
外観
機能構成
製品仕様
| 項 目 | ||
|---|---|---|
| 型番 | KBCR-iC21MG-N2L：LANタイプ KBCR-iC21MG-N2P：PoEタイプ |
USB給電不可 |
| センサー | 1/4インチ CMOSカラーセンサー 120万画素センサ | 有効画素数：1280 x 960 |
| 歪み補正機能 | レンズ歪み補正/視点変換/パノラマ変換 | |
| 対応レンズ | LP1102A : 水平207° 垂直156°(魚眼) LH2101A : 水平 95° 垂直 73° LH2801A : 水平 68° 垂直 54° LG3801A : 水平 60° 垂直 44°(標準被写界深度) LG3801B : 水平 60° 垂直 44°(高被写界深度) LG6002A : 水平 37° 垂直 28° LHA001A : 水平 21° 垂直 16° |
その他レンズはご相談ください |
| 外部通信IF | LAN（100Base-TX : RJ-45）/ USB MicroB | USBは初期設定用の通信IF |
| 画像出力 | LAN : MJPEG 30fps USB : MJPEG 30fps/YUV 3fps |
LAN時のYUV出力は未対応 |
| LED機能 | 白色LED2個付き、調光4段階指定可 推奨距離：10～20cm程 |
|
| 外形寸法 | W40 x H30mm | 突起部を含まず 詳細は製品概要書を参照 |
| 電源 | USB給電(VBUS 5V) PoE給電(48V) |
LANタイプのみ PoEタイプのみ |
| 消費電力 | LANタイプ：Max 1.8W PoEタイプ：Max 2.3W |
LED点灯時 |
| 動作温度 | -20℃ ～ +60℃ | 結露なきこと |
| 付属品 | 製品仕様書、通信仕様書、カメラ設定ツール、USBケーブル | サンプル販売時のみ付属 |
