高速I/F、電源技術で多くの実績を蓄積。卓越したアナログLSI設計技術に加え、エキスパートで組織されたチームによる一貫対応（回路、レイアウト、評価）で、高付加価値製品（高品質、高性能）の実現に貢献致します。
特長
- 豊富な経験と実績を誇るアナログのエキスパート集団

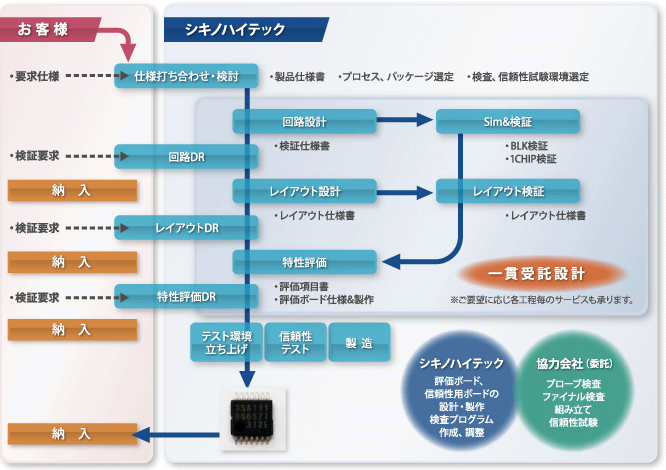

- 仕様提案から回路・レイアウト・評価までの一貫対応 (個別対応も可能)
- プロセス：CMOS (微細、高耐圧)、Bi-CMOS
- FAB：TSMC、UMC、GF、国内主要IDM等
- 高品質・低コスト・短納期を実現する評価体制 (相関性検証、自動評価技術)
高速I/F
- MIPI、PCIe、USB、DisplayPort、DDR、LVDS等多様なIF規格において、個別ブロックからPHY全体までの豊富な開発実績があります。
海外ファウンダリーを含む先端微細プロセス対応の設計からレイアウト実績のほかにも、
RF回路の設計からレイアウトまでの開発実績があります。
設計実績はこちら
電源
- リニアレギュレータ
CMOSプロセス、1.5V～5.5Vまでの電源電圧範囲、0.9uAまでの超低消費電流へ対応しています。
- DCDCコンバータ制御用
BipolarプロセスからBi-CMOSプロセス、1.5V～25Vまでの電源電圧範囲、2MHzまでの周波数に対応しています。
設計実績はこちら
主要設備
- 回路設計
Cadence (Composer、Spectre、ADE-XL)、Synopsys (HSPICE、Star-RC、CustomSIM)、Silvaco (SmartSpice)
- レイアウト設計
Virtuso-XL、α-SX、SX9000、Dracula、Calibre
- LSI評価
半導体パラメーターアナライザ、ネットワークアナライザ、スぺクトラムアナライザ、デジタルオシロスコープ、データジェネレータ、
サーモトリマー、恒温槽
